化学法氢氧化镁（Mg(OH)2）在工业上可用作阻燃剂。大多数工业上使用的氢氧化镁是化学法合成生产的。像氢氧化铝一样，固体氢氧化镁具有抑烟和阻燃特性。这种特性归因于它在332°C(630°F)下发生的吸热分解：
Mg(OH)2→MgO+H 2 O
反应吸收的热量通过延迟相关物质的点燃来延缓火灾。释放的水稀释可燃气体。氢氧化镁作为阻燃剂的常见用途包括用于电缆绝缘、绝缘塑料、屋顶和各种阻燃涂层的添加剂。
阻燃纤维增强复合材料耐火纺织品手册 矿物填料阻燃剂

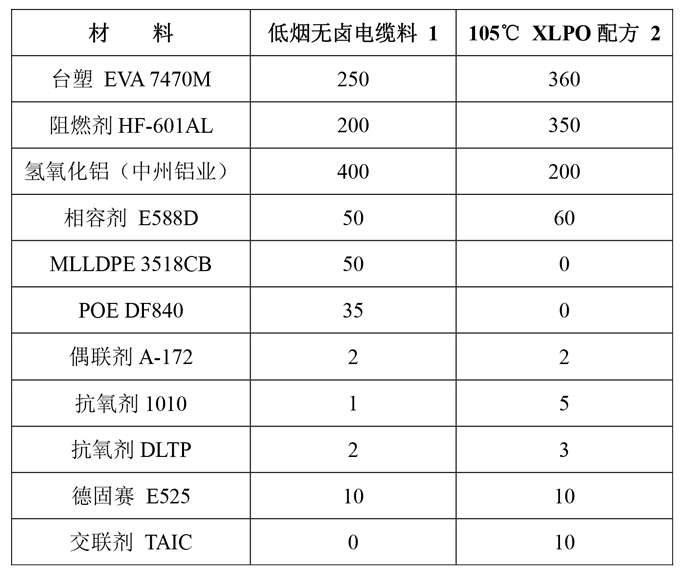

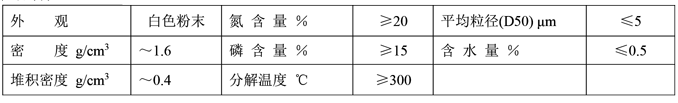

矿物填料包括在聚合物分解温度之前或在聚合物分解温度下吸热分解的金属氢氧化物和碳酸盐。那些在聚合物分解温度后分解的氢氧化物或碳酸盐对于灭火几乎没有用，因为此时火已经很好地蔓延，因此吸热分解温度为400°C或更低是当今通常使用的温度。金属氢氧化物可以很好地满足本节开头提到的大多数消防安全标准，但在火灾条件下的结构完整性除外，并且在某些情况下，它们在减少热量释放方面可能存在缺陷。它们稀释了可用于用不可燃气体燃烧的燃料总量，这通常使烟雾释放率保持较低，因此通常用于解决特定聚合物的烟雾释放缺陷，同时保持阻燃性的其他方面。但是，它们在火灾期间的使用窗口有限。如果对含有这些填料的聚合物持续加热，一旦填料被消耗掉，剩下的就会像没有阻燃剂一样燃烧存在，所以在一些高热通量火灾中，矿物填料仅在火灾的早期有效，然后对减轻火灾后期的热量释放无济于事。在PMC中，不能容忍如此高的填料负载，因为这会损害可能已经具有高纤维负载的材料的机械性能。此外，如果矿物填料的初级粒径太大，则阻燃剂可能滤出并且在诸如树脂传递模塑的过程中使制造变得困难。因此，矿物填料在PMC中不是单独使用，而是与其他阻燃剂结合使用47,48矿物填料的另一个缺点是通常需要高填充量才能在监管测试中获得令人满意的阻燃性能。例如，在电线和电缆应用中，在护套材料中使用60–80wt%的矿物填料以通过火焰蔓延测试的情况并不少见。7,49–51以解决防火性能的不足。它们最常用于解决烟雾释放问题并满足早期火焰蔓延/耐燃性标准。
目前使用的典型矿物填料包括：
•
氢氧化镁（Mg(OH)2）。也称为水镁石。放水温度：320℃；
•
氢氧化铝（Al(OH)3或Al 2 O 3·3H 2 O）。又称三水合氧化铝。放水温度：180℃；
•
勃姆石(AlOOH)。放水温度320-400℃；
•
水菱镁矿（3MgCO 3·Mg(OH)2·3H 2 O）。水和CO2释放温度范围为220–240°C（释放水）和320–350°C（释放CO2）。
